제품 상세정보
원래 장소: 중국
브랜드 이름: Qifan
인증: ISO9001, CE, CCC
모델 번호: ABC는 전보를 칩니다
지불과 운송 용어
최소 주문 수량: 100m
가격: usd3-8/meter
포장 세부 사항: 나무 드럼포장 세부 정보 내부 포장: 나무 릴, 플라스틱 릴 및 종이 릴 외부 포장: 판지 상자, 풀아웃 상자, 팔레트 사용 가능 고객의 요청에 따라 기타 포장 가능
배달 시간: 30-45days
지불 조건: 인수 인도, D/P (지급도 조건), L/C (신용장), 전신환, 웨스턴 유니온, 머니그램
공급 능력: 50000Km/월
모델 번호: |
ABC는 전보를 칩니다 |
원료 형태: |
환선 |
애플리케이션의 범위: |
오버헤드 |
브랜드: |
치판 |
운송 패키지: |
나무로 된 드럼 |
사양: |
알루미늄 |
상표: |
QF |
원산지: |
중국 |
HS 코드: |
8544492100 |
공급 능력: |
5000000000km |
종류: |
격리됩니다 |
도체 유형: |
꼼짝 못하게 됩니다 |
적용: |
오버헤드 |
전도체 물질: |
알루미늄 |
외장 재료: |
아니 |
전기 절연체: |
XLPE |
샘플: |
US$ 0/개 1개(최소주문량) | 샘플 요청 |
모델 번호: |
ABC는 전보를 칩니다 |
원료 형태: |
환선 |
애플리케이션의 범위: |
오버헤드 |
브랜드: |
치판 |
운송 패키지: |
나무로 된 드럼 |
사양: |
알루미늄 |
상표: |
QF |
원산지: |
중국 |
HS 코드: |
8544492100 |
공급 능력: |
5000000000km |
종류: |
격리됩니다 |
도체 유형: |
꼼짝 못하게 됩니다 |
적용: |
오버헤드 |
전도체 물질: |
알루미늄 |
외장 재료: |
아니 |
전기 절연체: |
XLPE |
샘플: |
US$ 0/개 1개(최소주문량) | 샘플 요청 |

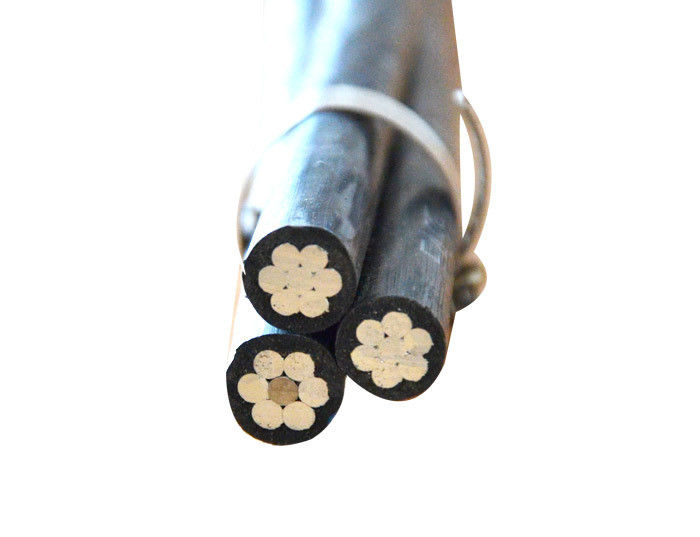

트리플렉스 ABC 케이블 XLPE/PE 단열 오버헤드 알루미늄 케이블
표준: 국가 표준 IEC 및 ASTM
등급 전압: 0.6/1KV, 11KV, 33KV
건축물
단계 전도기: 알루미늄 스트랜드 (AAC)
중립 선도자: 알루미늄 스트랜드 (AAC), 알루미늄 합금 스트랜드 (AAAC), 알루미늄 선도자 강제 철강 (ACSR)
단열: XLPE 또는 PE
용도: 케이블은 0.6/1KV까지의 전압을 포함한 공기 전력 라인 및 방 입구 전선에 설계되었습니다.
전기화 된 유선망의 안전성 및 신뢰성을 향상시키는 도로 조명, 야외 조명 및 건설용 임시 서비스와 같은 상부 서비스 응용에 사용됩니다.
1 종류
듀플렉스 서비스 드롭, 트리플렉스 서비스 드롭, 쿼드플렉스 서비스 드롭
듀플렉스 서비스 드롭
응용 프로그램:건설 현장, 야외 또는 거리 조명에서 임시 서비스를 위해 120 볼트 공기 서비스를 공급하기 위해 600 볼트 또는 그 이하에서 최고 75의 전도기 온도에서 서비스를 위해.
b 트리플렉스 서비스 하락
응용 프로그램:유틸리티 라인에서 소비자의 기상 헤드에 전력을 공급하기 위해.600 볼트 이하의 (단계에서 단계) 가용으로 PE 단열에 최대 75 또는 XLPE 단열에 최대 90의 전도기 온도에서 작동합니다.
c 쿼드플렉스 서비스 드롭
응용 프로그램:3단계 전력을 공급하는데 사용되는데 보통 막대기 탑재 트랜스포머에서 서비스 출입 케이블에 연결되는 서비스 헤드까지 사용된다.전압은 600 볼트 이하의 단계-단계 및 PE 단열 선도자 75 또는 XLPE 단열 선도자 90를 초과하지 않는 선도자 온도에서 사용.
2 건설
a 단계 전도기 구조:단계 전도기는 알루미늄 합금 1350-H19 단단히 당겨, 압축 된 동심형 레이 스트랜드입니다.
b 중립 유도체 건설
케이블 집합체는 다음과 같은 중립 전도기로 제공됩니다.
알루미늄 선도체, 코팅철로 강화 (ACSR), 동심형 선도체
알루미늄 합금 1350-H19 단단히 당겨, 동심형 선형
알루미늄 합금 6201-T81
c 단열물질
단계 전도기의 표준 단열은 검은색 저밀도 교차 연계 폴리에틸렌 (XLPE) 이다.
대안으로, 75°C의 온도 등급을 가진 검은 선형 저밀도 폴리에틸렌 (LDPE) 단열이 요청에 따라 제공됩니다.
| 단계 전도기 | |||||||||
| 명목 가로 면적 | mm2 | 10 | 16 | 25 | 35 | 50 | 70 | 95 | 120 |
| 코어 수 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | |
| 단계 전도기의 뿌리/지름 | 7/135 | 7/17 | 7/2.14 | 7/2.54 | 7/3.0 | 19/2.16 | 19/2.54 | 19/2.86 | |
| 압축된 전도기의 대략적인 지름 | mm | 4.05 | 4.8 | 6 | 7 | 8.3 | 10 | 11.6 | 13.2 |
| 단열의 명목 두께 | mm | 1.0 | 1.2 | 1.2 | 1.4 | 1.4 | 1.4 | 1.6 | 1.6 |
| 단계 핵의 지름 | mm | 6.05 | 7.2 | 8.4 | 9.8 | 11.1 | 12.8 | 14.8 | 16.4 |
| 최대 DC 저항 20oC | 오/KM | 3.08 | 1.91 | 1.2 | 0.868 | 0.641 | 0.443 | 0.32 | 0.253 |
| 단계 핵의 대략적인 무게 | kg/km | 127.24 | 196.29 | 277.24 | 380.8 | 510.47 | 686.22 | 954.14 | 1176.96 |
| 메신저 지휘자 | |||||||||
| 명목 가로 면적 | mm2 | 10 | 16 | 25 | 35 | 50 | 70 | 95 | 120 |
| 코어 수 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | |
| 단계 전도기의 뿌리/지름 | 7/135 | 7/17 | 7/2.14 | 7/2.54 | 7/3.0 | 19/2.16 | 19/2.52 | 19/2.82 | |
| 메신저 코어의 대략적인 지름 | mm | 4.05 | 5.1 | 6.42 | 7.62 | 9 | 10.8 | 12.6 | 14.1 |
| 최대 DC 저항 20oC | 오/KM | 3.08 | 1.91 | 1.2 | 0.868 | 0.641 | 0.443 | 0.32 | 0.253 |
| 메신저 코어의 대략적인 무게 | kg/km | 27.62 | 43.8 | 69.4 | 94.71 | 136.38 | 192.98 | 262.66 | 328.94 |
| 부식 부하 | KN | 1.65 | 2.07 | 3.3 | 4.5 | 6.2 | 8.9 | 12.3 | 15.6 |
| 전용 케이블 | |||||||||
| 대략 지름 | mm | 13.43 | 16.15 | 19.13 | 22.32 | 25.59 | 29.4 | 34.49 | 38.84 |
| 대략적인 무게 | kg/km | 154.86 | 240.09 | 346.64 | 475.51 | 646.85 | 879.2 | 1216.8 | 1505.9 |
| 포장 길이 | M/드럼 | 1000 | 1000 | 1000 | 1000 | 1000 | 500 | 500 | 500 |
