제품 상세정보
원래 장소: 중국
브랜드 이름: Qifan
인증: ISO9001, CCC, RoHS
모델 번호: AAC 데이지
지불과 운송 용어
최소 주문 수량: 100m
가격: usd3-8/meter
포장 세부 사항: 나무 드럼포장 세부 정보 내부 포장: 나무 릴, 플라스틱 릴 및 종이 릴 외부 포장: 판지 상자, 풀아웃 상자, 팔레트 사용 가능 고객의 요청에 따라 기타 포장 가능
배달 시간: 30-45days
지불 조건: 인수 인도, D/P (지급도 조건), L/C (신용장), 전신환, 웨스턴 유니온, 머니그램
공급 능력: 50000Km/월
모델 번호: |
AAC 데이지 |
원료 형태: |
환선 |
애플리케이션의 범위: |
전송 전력선 |
브랜드: |
치판 |
보증: |
10년 |
QC: |
200 |
색상: |
은 |
운송 패키지: |
릴과 드럼 |
사양: |
1/0 2/0 4/0 |
상표: |
치판 |
원산지: |
중국 |
HS 코드: |
761490000 |
공급 능력: |
일 당 50ton |
종류: |
노출시키세요 |
도체 유형: |
꼼짝 못하게 됩니다 |
적용: |
오버헤드 |
전도체 물질: |
알루미늄 |
외장 재료: |
노출시키세요 |
전기 절연체: |
노출시키세요 |
모델 번호: |
AAC 데이지 |
원료 형태: |
환선 |
애플리케이션의 범위: |
전송 전력선 |
브랜드: |
치판 |
보증: |
10년 |
QC: |
200 |
색상: |
은 |
운송 패키지: |
릴과 드럼 |
사양: |
1/0 2/0 4/0 |
상표: |
치판 |
원산지: |
중국 |
HS 코드: |
761490000 |
공급 능력: |
일 당 50ton |
종류: |
노출시키세요 |
도체 유형: |
꼼짝 못하게 됩니다 |
적용: |
오버헤드 |
전도체 물질: |
알루미늄 |
외장 재료: |
노출시키세요 |
전기 절연체: |
노출시키세요 |

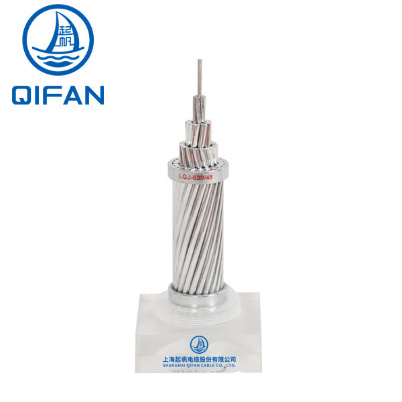

스릴 및 드럼 스트랜드 키판 1/0 2/0 4/0 맨 AAC 1350-H19
| 코드 번호 | 면적 | 유선 수 | 직경 | 선형 질량 | 가등식 강도 | 20°C에서 최대 DC 저항 | |
| mm2 | 유선 | 컨디션 | kg/km | kN | Ω/km | ||
| 10 | 10 | 7 | 1.35 | 4.05 | 27.4 | 1.95 | 2.8633 |
| 16 | 16 | 7 | 1.71 | 5.12 | 43.8 | 3.04 | 1.7896 |
| 25 | 25 | 7 | 2.13 | 6.4 | 68.4 | 4.5 | 1.1453 |
| 40 | 40 | 7 | 2.7 | 8.09 | 109.4 | 6.8 | 0.7158 |
| 63 | 63 | 7 | 3.39 | 10.2 | 172.3 | 10.39 | 0.4545 |
| 100 | 100 | 19 | 2.59 | 12.9 | 274.8 | 17 | 0.2877 |
| 125 | 125 | 19 | 2.89 | 14.5 | 343.6 | 21.25 | 0.2302 |
| 160 | 160 | 19 | 3.27 | 16.4 | 439.8 | 26.4 | 0.1798 |
| 200 | 200 | 19 | 3.66 | 18.3 | 549.7 | 32 | 0.1439 |
| 250 | 250 | 19 | 4.09 | 20.5 | 687.1 | 40 | 0.1151 |
| 315 | 315 | 37 | 3.29 | 23 | 867.9 | 51.97 | 0.0916 |
| 400 | 400 | 37 | 3.71 | 26 | 1102 | 64 | 0.0721 |
| 450 | 450 | 37 | 3.94 | 27.5 | 1239.8 | 72 | 0.0641 |
| 500 | 500 | 37 | 4.15 | 29 | 1377.6 | 80 | 0.0577 |
| 560 | 560 | 37 | 4.39 | 30.7 | 1542.9 | 89.6 | 0.0515 |
| 630 | 630 | 61 | 3.63 | 32.6 | 1738.3 | 100.8 | 0.0458 |
| 710 | 710 | 61 | 3.85 | 34.6 | 1959.1 | 113.6 | 0.0407 |
| 800 | 800 | 61 | 4.09 | 36.8 | 2207.4 | 128 | 0.0361 |
| 900 | 900 | 61 | 4.33 | 39 | 2483.3 | 144 | 0.0321 |
| 1000 | 1000 | 61 | 4.57 | 41.1 | 2759.2 | 160 | 0.0289 |
| 1120 | 1120 | 91 | 3.96 | 43.5 | 3093.5 | 179.2 | 0.0258 |
| 1250 | 1250 | 91 | 4.18 | 46 | 3452.6 | 200 | 0.0231 |
| 1400 | 1400 | 91 | 4.43 | 48.7 | 3866.9 | 224 | 0.0207 |
| 1500 | 1500 | 91 | 4.58 | 50.4 | 4143.1 | 240 | 0.0193 |
| 코드 이름 | 명목 | 번호 | 크로스... | 전체적으로 | 무게 | 계산된 분쇄 부하 | 최대 DC 저항 20oC |
| (mm2) | (mm) | (mm2) | (mm) | (kg/km) | daN | Ω/km | |
| 미지 | 22 | 7/2.06 | 23.33 | 6.18 | 64 | 399 | 1.227 |
| 아피스 | 25 | 3/3.35 | 26.44 | 7.22 | 74 | 411 | 1.081 |
| 모기 | 25 | 7/2.21 | 26.85 | 6.63 | 73 | 459 | 1.066 |
| 비둘기 | 30 | 3/3.66 | 31.56 | 7.89 | 86 | 486 | 0.9082 |
| 모기 | 35 | 7/2.59 | 36.88 | 7.77 | 101 | 603 | 0.7762 |
| 여우새 | 40 | 7/2.79 | 42.8 | 8.37 | 117 | 687 | 0.6689 |
| 개미 | 50 | 7/3.10 | 52.83 | 9.3 | 145 | 828 | 0.5419 |
| 날라 | 60 | 7/3.40 | 63.55 | 10.2 | 174 | 990 | 0.4505 |
| 푸른 병 | 70 | 7/3.66 | 73.65 | 10.98 | 202 | 1134 | 0.3881 |
| 귀 찌개 | 75 | 7/3.78 | 78.55 | 11.34 | 215 | 1194 | 0.3644 |
| 새우 | 80 | 7/3.91 | 84.05 | 11.73 | 230 | 1278 | 0.3406 |
| 클레그 | 90 | 7/4.17 | 95.6 | 12.51 | 262 | 1453 | 0.2994 |
| 수염 | 100 | 7/4.39 | 106 | 13.17 | 290 | 1600 | 0.2702 |
| 비둘기 | 100 | 19/2.67 | 106.4 | 13.35 | 293 | 1742 | 0.2704 |
| 꿀벌 | 125 | 7/4.90 | 132 | 14.7 | 361 | 1944 | 0.2169 |
| 크리켓 | 150 | 7/5.36 | 157.9 | 16.08 | 432 | 2385 | 0.1818 |
| 호스네트 | 150 | 19/3.25 | 157.6 | 16.25 | 434 | 2570 | 0.1825 |
| 오징어 | 175 | 19/3.53 | 185.9 | 17.65 | 511 | 2863 | 0.1547 |
| 셰퍼 | 200 | 19/3.78 | 213.2 | 18.9 | 587 | 3240 | 0.1349 |
| 거미 | 225 | 19/3.99 | 237.6 | 19.95 | 654 | 3601 | 0.1211 |
| 바퀴벌레 | 250 | 19/4.22 | 265.7 | 21.1 | 731 | 4040 | 0.1083 |
| 나비 | 300 | 19/4.65 | 322.7 | 23.25 | 888 | 4875 | 0.08916 |
| 파충류 | 350 | 19/5.00 | 373.1 | 25 | 1027 | 5637 | 0.07711 |
| 드론 | 350 | 37/3.58 | 372.4 | 25.06 | 1027 | 5745 | 0.07741 |
| 메뚜기 | 400 | 19/5.36 | 428.7 | 26.8 | 1180 | 6473 | 0.0671 |
| 백발 | 400 | 37/3.78 | 415.2 | 26.46 | 1145 | 6310 | 0.06944 |
| 메이버그 | 450 | 37/4.09 | 486.1 | 28.63 | 1340 | 7401 | 0.05931 |
| 스코피온 | 500 | 37/4.27 | 529.8 | 29.89 | 1461 | 7998 | 0.05441 |
| 파리새 | 600 | 37/4.65 | 628.3 | 32.55 | 1732 | 9495 | 0.04588 |
| 타란툴라 | 750 | 37/5.23 | 794.9 | 36.61 | 2192 | 12010 | 0.03627 |
| 코드 이름 | 전체 면적 | 유역 및 와이어 지름 mm |
선형 질량 kg/km |
전체적으로 직경 mm |
명목 부하 를 꺾는 것 daN |
맥스. 저항력 20oC ≤Ω/k |
|
| AWG 또는 MCM |
mm2 | ||||||
| 피치벨 | 6 | 13.29 | 7/1554 | 37 | 4.67 | 249 | 2.1692 |
| 로즈 | 4 | 21.16 | 7/1961 | 58 | 5.89 | 396 | 1.3624 |
| 아이리스 | 2 | 33.61 | 7/2.474 | 93 | 7.42 | 597 | 0.8577 |
| 펀시 | 1 | 42.39 | 7/2.776 | 117 | 8.33 | 732 | 0.6801 |
| 뽀뽀 | 1/0 | 53.48 | 7/3.119 | 147 | 9.36 | 873 | 0.5390 |
| 아스테르 | 2/0 | 67.42 | 7/3.503 | 186 | 10.51 | 1100 | 0.4276 |
| 플록스 | 3/0 | 85.03 | 7/3.932 | 234 | 11.80 | 1347 | 0.3390 |
| 오클립 | 4/0 | 107.23 | 7/4.417 | 296 | 13.26 | 1698 | 0.2688 |
| 발레리아나 | 250 | 126.71 | 19/2.931 | 349 | 14.57 | 2062 | 0.2275 |
| 콧수염 | 250 | 126.71 | 7/4.80 | 349 | 14.4 | 2007 | 0.2275 |
| 로렐 | 266.8 | 135.16 | 19/3.01 | 373 | 15.05 | 2200 | 0.2133 |
| 데이지 | 266.8 | 135.16 | 7/4.96 | 373 | 14.9 | 2141 | 0.2133 |
| 피오니 | 300 | 152.0 | 19/3.193 | 419 | 15.97 | 2403 | 0.1896 |
| 툴리프 | 336.4 | 170.45 | 19/3.381 | 470 | 16.91 | 2695 | 0.1691 |
| 나시드 | 350 | 177.35 | 19/3.447 | 489 | 17.24 | 2804 | 0.1625 |
| 캔나 | 397.5 | 201.42 | 19/3.673 | 555 | 18.36 | 3184 | 0.1431 |
| 골드엔투프트 | 450 | 228 | 19/3.909 | 629 | 19.55 | 3499 | 0.1264 |
| 주사기 | 477 | 241.68 | 37/2.882 | 666 | 20.19 | 3849 | 0.1193 |
| 우주 | 477 | 241.68 | 19/4.023 | 666 | 20.12 | 3708 | 0.1193 |
| 잎자루 | 500 | 253.35 | 37/2.951 | 698 | 20.65 | 4035 | 0.1138 |
| 린니아 | 500 | 253.35 | 19/4.12 | 698 | 20.6 | 3888 | 0.1138 |
| 다리아 | 556.5 | 282 | 19/4.346 | 777 | 21.73 | 4327 | 0.1022 |
| 오마리 | 556.5 | 282 | 37/3.114 | 777 | 21.79 | 4362 | 0.1022 |
| 메이도스위트 | 600 | 304 | 37/3.233 | 838 | 22.63 | 4703 | 0.0948 |
| 오케이드 | 636 | 322.25 | 37/3.33 | 888 | 23.31 | 4985 | 0.0894 |
| 헤우케라 | 650 | 329.35 | 37/3.366 | 908 | 23.56 | 5095 | 0.0875 |
| 국기 | 700 | 354.71 | 61/2.72 | 978 | 24.48 | 5146 | 0.0813 |
| 코드 번호 | 계산된 면적 | 선과 와이어 직경 | 전체 지름 | 선형 질량 | 계산된 분쇄 부하 | 최대 DC 저항 20oC |
| mm2 | mm2 | mm | mm | kg/km | daN | Ω,km |
| 16 | 15.89 | 7/170 | 5.1 | 44 | 290 | 1.8018 |
| 25 | 24.25 | 7/2.10 | 6.3 | 67 | 425 | 1.1808 |
| 35 | 34.36 | 7/2 50 | 7.5 | 94 | 585 | 0.8332 |
| 50 | 49.48 | 7/3.00 | 9 | 135 | 810 | 0.5786 |
| 50 | 48.36 | 19/1.80 | 9 | 133 | 860 | 0.595 |
| 70 | 65.82 | 19/2.10 | 10.5 | 181 | 1150 | 0.4371 |
| 95 | 93.27 | 19/2.50 | 12.5 | 256 | 1595 | 0.3084 |
| 120 | 117 | 19/2.50 | 14 | 322 | 1910 | 0.2459 |
| 150 | 147.1 | 37/2.25 | 15.2 | 406 | 2570 | 0.196 |
| 185 | 181.6 | 37/2.50 | 17.5 | 501 | 3105 | 0.1587 |
| 240 | 242.54 | 61/2.25 | 20.2 | 670 | 4015 | 0.1191 |
| 300 | 299.43 | 61/2.50 | 22.5 | 827 | 4850 | 0.0965 |
| 400 | 400.14 | 61/2.89 | 26 | 1105 | 6190 | 0.07221 |
| 500 | 499.83 | 61/3.23 | 29.1 | 1381 | 7600 | 0.05781 |
| 625 | 626.2 | 91/296 | 32.6 | 1733 | 9690 | 0.04625 |
| 500 | 802.1 | 91/3.35 | 36.8 | 2219 | 12055 | 0.03611 |
| 1000 | 999.71 | 91/3.74 | 41.1 | 2766 | 14845 | 0.02897 |
"레일 및 드럼 스트랜드 1/0 2/0 4/0 베어 AAC 1350-H19"는 전기 전력 전송 및 유통에 사용되는 베어 오버헤드 전도기 유형을 의미합니다.
릴과 드럼 스트랜딩: 이것은 유도체가 스트랜딩되어 편리한 취급과 설치를 위해 릴이나 드럼에 공급된다는 것을 나타냅니다.스트랜딩 은 알루미늄 의 여러 개의 개별적 인 스트랜드를 함께 굽혀 더 큰 전도체를 형성 하는 것 을 포함한다.
1/0, 2/0, 4/0: 이 숫자는 전도기 크기 또는 가로 면적을 나타냅니다. 이 경우 1/0, 2/0, 4/0은 맨 위에 있는 전도기에 일반적으로 사용되는 크기입니다.크기는 일반적으로 미국 와이어 가이드 (AWG) 또는 원형 밀로 지정됩니다..
Bare AAC: AAC는 "All Aluminum Conductor"를 뜻한다. 즉, 선수는 추가적인 금속 코팅 없이 완전히 알루미늄으로 만들어진다.열전선 에 단열 이 필요 없는 곳 에서 맨체 선도체 는 일반적으로 사용 된다.
1350-H19: 1350-H19는 전도기에 사용되는 알루미늄의 특정 합금과 온도를 의미합니다. 숫자 1350은 알루미늄 합금,주로 알루미늄과 소량의 다른 원소로 구성되어 있습니다.H19는 알루미늄의 온도 또는 단단성을 나타내고, 원하는 기계적 특성을 얻기 위해 특정 열처리 과정을 거쳤음을 나타냅니다.
